Дільник напруги Д-140
Характеристики товару:
Характеристики товару:Опис товару

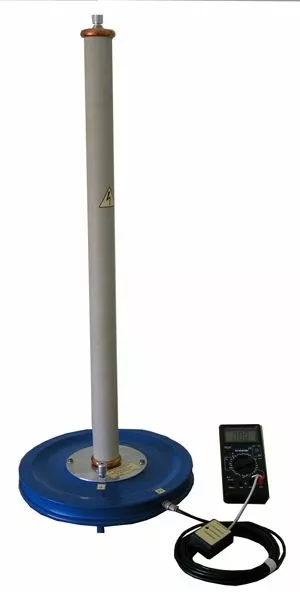

Дільник напруги Д-140
Керівництво з експлуатації Д-140.00.00.00РЕ спеціально призначений для ознайомлення з пристроєм, технічними даними та принципом роботи дільника Д-140 в обсязі, необхідному для експлуатації та підтримання його в постійній готовності до роботи.
Призначення приладу
Дільник напруги Д-140, Д-140.00.00.00, (в подальшому - дільник) призначений для вимірювання змінної напруги до 100 кВ і постійної напруги до140 кВ спільно з електронним цифровим вольтметром, які мають вхідний опір 10 МОм.
Можливе використання цифрових мультиметров типу M890G, DT890B +, DT9207A тощо.
Дільник призначений для експлуатації всередині приміщень в діапазоні температур від +10 0 С до +35 0 С, відносної вологості навколишнього повітря до 80% і тиску від 650 до 800 мм рт.ст..
На місці установки не допускається тряска, вібрації, наявність в повітрі агресивних рідин (кислот, лугів тощо.).
Технічні дані де літеля напруги Д-140
|
Найменування параметра |
Величина параметра |
|---|---|
|
1. Коефіцієнт розподілу |
10000 ± 50 |
|
2. Діапазон вимірюваних напруг постійного струму, кВ |
1 - 140 |
|
3. Діапазон вимірюваних напруг змінного струму частоти 50 Гц (діюче значення), кВ |
1 - 100 |
|
4. Габаритні розміри високовольтного блоку, мм |
Ø200 × 1000 |
|
5. Маса високовольтного блоку, кг, не більше |
6 |
|
6. Наведена відносна похибка вимірювання напруги постійного струму (спільно з вольтметром DT890B + на межі 20 В) |
± 1,5% |
|
7. Наведена відносна похибка вимірювання напруги змінного струму (спільно з вольтметром DT890B + на межі 20 В) |
± 2,5% |
Примітка: дорогоцінні матеріали у виробі відсутні.
Комплектність
Комплект поставки подільника наведено в таблиці:
|
Позначення |
Найменування |
Кол. |
Примітка |
|---|---|---|---|
|
Д-140.10.00.00 |
Блок високовольтний |
1 |
|
|
Д-140.10.80.00 |
Кабель вимірювальний |
1 |
Довжина 5,5 м |
|
DT890B + |
Digital multimeter |
1 |
|
|
Д-140.00.00.00РЕ |
Керівництво по експлуатації |
1 |
Пристрій і робота вироби
Дільник виконаний за схемою омічного подільника напруги, і складається з блоку високовольтного А1 і вимірювального кабелю з вбудованою в нього перемикається навантаженням А2.
Блок високовольтний складається з 16 резисторів R1-R16 РЕ-10kV-68M, з'єднаних послідовно, в високовольтному плечі і резистора R17 (1M) в низьковольтному плечі. Вхідний опір високовольтного блоку одно 1 088 ± 100 МОм, коефіцієнт ділення -1000 ± 100 (при відключеному вимірювальному кабелі).
Кабель вимірювальний ДН.10.80.00 виконаний на основі радіочастотного коаксіального кабелю RG58-C/U. Вмонтована в нього навантаження містить резистори, що перемикаються тумблером S1 "НАПРУГУ". Наявність підлаштування резисторів R20, R21 дозволяє налаштовувати коефіцієнт ділення окремо на постійному і змінному напрузі. Налаштування проводиться обертанням осей підлаштування резисторів через отвори в бічній стінці корпусу навантаження.
Висновки навантаження оконцованнимі вилками: Х4 (потенційний) - червоного кольору, Х5 (загальний) - чорного кольору.
Маркування
На корпусі подільника прикріплена табличка «Дільник напруги Д-140. Блок високовольтний Д-140.10.00.00», номер, рік випуску.
На навантаженні вимірювального кабелю нанесено маркування «Д-140.10.80.00».
Вказівки заходів безпеки
До роботи з подільником допускаються особи, які мають групу з електробезпеки в установках з напругою понад 1000 В не нижче третьої.
Корпус високовольтного блоку дільника повинен бути обов'язково заземлений, а робоче місце оператора повинно бути обладнане ізолюючим підставою - килимком діелектричним гумовим, група і ГОСТ 4997-75.
Інші заходи безпеки регламентуються Правила улаштування електроустановок/Міненерго СССР.-6-е изд., перераб. і доп.-М .:Вища школа, 1985.-640с.
