Дільник напруги вимірювальний Д-50/70
Характеристики товару:
Характеристики товару:Опис товару
Дільник напруги вимірювальний Д-50/70
Вимірювальне обладнання за кращими в Україні цінами!
Призначення приладу
Дільник напруги вимірювальний Д-50/70 (надалі - дільник) призначений для вимірювання змінної напруги до 50 кВ і постійної напруги до 70 кВ спільно з електронним цифровим вольтметром, які мають вхідний опір 10 МОм.
Можливе використання цифрових мультиметров типу DT9205A, M890G, DT890B + тощо.
Дільник призначений для експлуатації всередині приміщень в діапазоні температур від +10 0 С до +35 0 С, відносної вологості навколишнього повітря до 80% і тиску від 650 до 800 мм рт.ст.
На місці установки не допускається тряска, вібрації, наявність в повітрі агресивних рідин (кислот, лугів тощо.).
Технічні дані подільника напруги Д-50/70
|
Найменування параметра |
Величина параметра |
|---|---|
|
1. Діапазон вимірюваних напруг змінного струму частоти 50 Гц (діюче значення), кВ |
1 - 50 |
|
2. Діапазон вимірюваних напруг постійного струму, кВ |
1 - 70 |
|
3. Коефіцієнт розподілу |
1000 ± 10 |
|
4. Вхідний опір високовольтного блоку, МОм |
273 ± 13 |
|
5. Наведена відносна похибка вимірювання напруги постійного струму (спільно з вольтметром DT9205A), не більше |
± 1,5% |
|
6. Наведена відносна похибка вимірювання напруги змінного струму (спільно з вольтметром DT9205A), не більше |
± 2,5% |
|
7. Габаритні розміри високовольтного блоку, мм |
90х90х460 |
|
8. Маса високовольтного блоку, кг, не більше |
6 |
Примітка: дорогоцінні матеріали в виробі відсутні.
Комплектність
Комплект поставки подільника наведено в таблиці:
|
Найменування |
Кол. |
Примітка |
|---|---|---|
|
Блок високовольтний |
1 |
|
|
Навантаження |
1 |
|
|
Кабель з'єднувальний коаксіальний |
1 |
Довжина 5м |
|

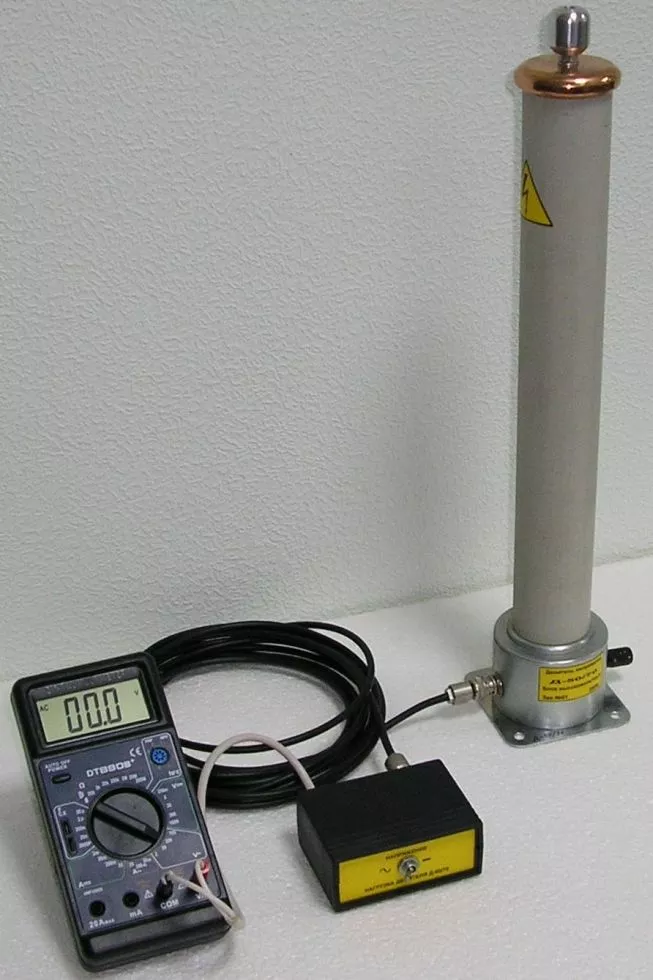

Digital multimeter DT9205A |
1 |
|
|
Керівництво по експлуатації |
1 |
Пристрій і робота вироби
Принципова електрична схема дільника приведена на рис.1.
Рис. 1. Дільник напруги Д-50/70. Схема електрична принципова
Дільник виконаний за схемою омічного подільника напруги, і складається з блоку високовольтного А1, навантаження А2 і з'єднувального коаксіальногокабелю.
Вхідний опір високовольтного блоку одно 273 МОм, коефіцієнт ділення блоку при відключеному навантаженні - приблизно 230.
Навантаження містить резистори, що перемикаються тумблером S1 "НАПРУГУ". Наявність підлаштування резисторів R5, R6 дозволяє налаштовувати коефіцієнт ділення окремо на постійному і змінному напрузі. Налаштування проводиться обертанням осей підлаштування резисторів, маркованих символами «=» і «~» при знятої верхній кришці.
Вивід навантаження кінцевими вилками: Х4 (потенційний ) - червоного кольору, Х5 (загальний) - чорного кольору.
Кабель з'єднувальний виконаний на основі відрізка радіочастотного коаксіального кабелю RG58-A/U, оконцованнимі коаксіальними вилками СР50-74П.
Маркування
На корпусі високовольтного блоку нанесено маркування «Дільник напруги Д-50/70. Блок високовольтний», номер, рік випуску.
На навантаженні подільника нанесено маркування «Навантаження подільника Д-50/70».
Вказівки заходів безпеки
До роботи з подільником допускаються особи, які мають групу з електробезпеки в установках з напругою вище 1000 В, не нижче третьої.
Корпус високовольтного блоку дільника повинен бути обов'язково
заземлений, а робоче місце оператора повинно бути обладнане
ізолюючим підставою - килимком діелектричним гумовим, група і ГОСТ
4997-75.
Інші заходи безпеки регламентуються ДНАОП 0.00-1.21 -98 «Правила
безпечної єксплуатації електроустановок спожівачів».
Не рекомендується подавати висока напруга на високовольтний блок при відключеному навантаженні.
