Опис товару

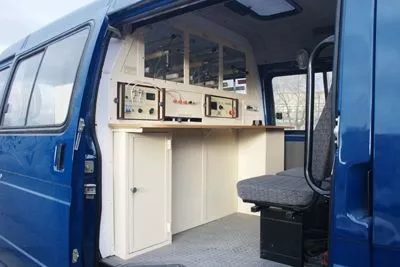

Електротехнічна лабораторія кабельна пересувна КАЕЛ-3 (надалі - "КАЕЛ-3") змонтована у фургоні автомобіля і призначена для:

• випробування ізоляції кабелів і ін. Пристроїв і пристосувань постійною і змінною (50 гц) високовольтною напругою;
• пропалювання дефектної ізоляції кабелів з наступним дожигом її;
• визначення траси кабельних ліній;
• топографічного визначення місць пошкодження кабельних ліній індукційним і акустичним методами;
• визначення відстані до місця пошкодження кабелів напругою 0,4-10 кВ імпульсним безпрожоговим методом на високій і низькій напрузі.

Умови експлуатації:

• діапазон температур навколишнього повітря, ^про С - від мінус 20 до +40;
• відносна вологість повітря при температурі 25 ^про З - до 80%;
• атмосферний тиск, мм. рт. ст - 650 - 800

На місці експлуатації не повинно бути парів агресивних рідин (кислот і лугів).

Забороняється експлуатація КАЕЛ-3 у вибухонебезпечних середовищах!

Харчування КАЕЛ-3 здійснюється від промислової однофазної мережі 220В, 50 Гц. Допускається живлення від автономного генератора електропостачання потужністю не менше 2,2 кВА або від мережі ~ 220В з ізольованою нейтраллю.

Для повної реалізації можливостей КАЕЛ-3 потужність генератора повинна бути не менше 25 кВА.

Технічні дані кабельної електролабораторії КАЕЛ-3

ЗАГАЛЬНІ ТЕХНІЧНІ ДАНІ ЕТЛ-35К

• Живлення - однофазна мережа змінного струму частотою 50 ± 2 Гц, напругою - 220 ± 20В
• струм, не більше, А, - 60
• Наведена до максимального значення похибка вимірювання вихідної напруги і струму,%, не більше - 3
• Довжина мережевого приєднувального кабелю на барабані 30 м, перетин - 7.5 мм2, тип кабелю - ПРРП
• Довжина проводу захисного заземлення на барабані - 30 м, перетин -10 мм 2, тип - ПМЛ
• Довжина високовольтного коаксіального кабелю ПВВЕВ на 3-х барабанах - по 30 м, перетин - 5 мм²
• Довжина високовольтного проводу ПВВ-1 для випробування змінною напругою - 30 м
• займаємо а площа в плані, м - 1,8х3,0
• Маса обладнання, кг, не більше - 500
• Обслуговуючий персонал - 2 оператора (не менше)
• Термін служби лабораторії, років - 10

БЛОК ВИСОКОВОЛЬТНИХ ВИПРОБУВАНЬ БВИ-60/50-М5

• Найбільша випрямлена напруга в тривалому режимі, кВ - 60
• Найбільший робочий струм при випрямленій напрузі, середнє значення, мА, 50
• Найбільша змінна напруга, що діє значення, кВ - 50
• найбільший робочий струм при змінній напрузі (діюче значення), мА, - 50
• Габарити, мм - 430х380х570
• Маса, кг, не більше - 85

блоку пропалення БПР-25/8

• Максимальна вихідна напруга в режимі холостого ходу, кВ, - 20
• Мінімальна вихідна напруга в режимі холостого ходу, кВ, - 1,2
• Кількість ступенів пропалювання - 6
• Максимальний струм блоку пропалення в режимі короткого замикання, А, - 10
• Максимальна напруга дожі га в режимі холостого ходу, В, -600
• Максимальний струм допалювання в режимі короткого замикання, А, - 20
• Потужність блоку пропалювання, кВА, не більше, -18
• Потужність, що віддається в навантаження в узгодженому режимі, кВА, не менше, - 8,5
• Режим роботи блоку пропалення - тривалий
• Габаритні розміри, мм, - 430х620х500
• Маса, кг, не більше, - 90

ГЕНЕРАТОР АКУСТИКИ ГАУВ - 6-05

• Ємність накопичувача, мкФ: - 7
• Максимальна вихідна напруга, кВ, - 20
• Максимальна енергія імпульсу розряду, Дж, -2200

режими роботи:

• ручної;
• автоматичний з частотою проходження імпульсів розряду 0,4 Гц

Габаритні розміри, мм, - 440х580х550

Маса, кг, не більше-60

ГЕНЕРАТОР звукової частоти ГЗЧ-2500

• Вихідна потужність в погодженому режимі , Вт, - 2500
• Максимальна вихідна напруга холостого ходу, В, - 300
• Максимальний вихідний ток, А -80
• Частота генерації, Гц, -1024/2048
• Частота. модуляції, Гц, - 1,5-3
• Кількість ступенів узгодження з навантаженням - 12
• Діапазон опору навантаження, Ом, - 0,5- 150
• харчування - однофазна мережа змінного струму-220 ± 22В, 50 ± 2 Гц
• потужність, не більше, -3000
• Габаритні розміри, мм, - 320х360х200
• Маса, кг, - 15

ПРИЙМАЛЬНИК П-806

• Частоти настройки, Гц - 1024 ± 2 і 2048 ± 4
• Гранична чутливість до магнітного поля при відношенні сигнал / шум 6 дБ, мкА / м, не більше-50

Смуги пропускання в різних режимах роботи приведені в таблиці:

• Навантаження - головні телефони опором 16-100 Ом.
• Джерело живлення - 4 Ni-MH акумулятори розміру АА напругою 1 , 2В і ємністю 1,8 А ∙ год.
• Номінальна напруга живлення, В-5
• струм, мА, - 30-130
• Тривалість роботи без підзарядки, година, - 15 - 50

В приймачі є можливість оперативного контролю рівня заряду акумуляторів і величини вхідного сигналу.

Габаритні розміри і маса:

РЕФЛЕКТОМЕТР ВИСОКОВОЛЬТНИЙ ОСЦИЛОГРАФІЧНИЙ "ІСКРА-3"

Вимірюється відстань до місць пошкодження, м - від 5 до 12000

Вид індикації - цифрова і осцилографічна з ЖК-дисплеєм

Харчування рефлектометра - акумулятор 6В

Габаритні розміри і маса наведені в таблиці:

СКЛАД

Склад і комплектність наведені в таблиці:
