Пересувна електротехнічна лабораторія ЕТЛ-35К

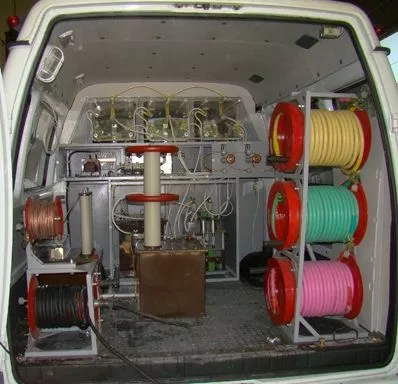

Пересувна комбінована електротехнічна лабораторія ЕТЛ-35К монтується у фургоні автомобіля. Електротехнічна лабораторія цього типу призначається для:

• випробування ізоляції високовольтних ізоляторів, електричних кабелів та ін. Пристроїв і пристосувань підвищеним випрямленою (до 60 кВ) і змінною (до 100 кВ) напругою промислової частоти;
• вимірювання тангенса кута діелектричних втрат і ємності при напрузі до 10 кВ;
• низьковольтних вимірів;
• пропалювання і допалювання дефектної ізоляції кабелів;
• визначення відстані до місця пошкодження високовольтних кабелів на низькій напрузі і імпульсним безпрожіговим методом на високій напрузі;
• визначення траси кабельних ліній напругою 6-10 кВ;
• топографічного визначення місць пошкодження кабельних ліній індукційним і акустичним методами.

Апаратура і пристрої ЕТЛ-35К розраховані на експлуатацію в районах з помірним кліматом: температура повітря - від -20 до + 40 °С, відносна вологість при температурі 25 °С - до 80 %. Харчування ЕТЛ-35К здійснюється від промислової однофазної мережі 220В, 50 Гц. Допускається живлення ЕТЛ-35К від автономного генератора електропостачання відповідної потужності.

Обслуговування електротехнічної лабораторії проводиться бригадою з двох операторів, що мають допуск на проведення робіт у мережах з напругою понад 1000 В.

Технічні дані комбінованої електротехнічної лабораторії ЕТЛ-35К

• Харчування - однофазна мережа змінного струму частотою 50 ± 2 Гц,
• напругою-220 ± 20В
• струм, не більше, А, - 80
• Наведена до максимального значення похибка вимірювання вихідної напруги і струму,%, не більше - 3
• Довжина мережевого приєднувального 2-х жильного кабелю на барабані - 30 м, перетин - 7.5 мм²
• тип кабелю - ПРРП
• Довжина проводу робочого заземлення на барабані - 30 м, перетин -5 мм2, тип - ПМЛ
• довжина проводу захисного заземлення на барабані - 30 м, перетин -10 мм 2, тип - ПМЛ
• довжина високовольтного коаксіального кабелю ПВВЕВ на 3-х барабанах - по 30м, перетин - 5 мм²
• Довжина високовольтного проводу ПВВ-1 для випробування змінною напругою - 30 м
• Займана площа в плані, м - 2,3х3,7
• Маса обладнання, кг, не більш-500
• Обслуговуючий персонал - 2 оператора (не менше)

Апаратура і пристрої електротехнічної лабораторії ЕТЛ-35К

• Пристрій високовольтних випробувань УВИ
• Найбільша випрямлена напруга в тривалому режимі, кВ, - 60
• Найбільший робочий струм при випрямленій напрузі, середнє значення, мА, - 60
• Найбільша змінна напруга, що діє значення, кВ, -50 (100)
• Найбільший робочий струм при високому змінній напрузі 50 кВ, діюче значення, мА, - 300В УВИ забезпечується вимір струмів витоку під високим потенціалом вимірником ІТВ- 140Р.

Основні технічні дані ИТВ-140Р:

• Робочий діапазон вимірюваних струмів: постійного струму - 10-3000 мкА;
• змінного струму частотою 50-60 Гц - 10-3000 мкА;
• Пол оса пропускання на змінному струмі - 0-1000 Гц.
• Вхідний опір високопотенційного блоку не більше - 200 Ом.
• Основна приведена похибка вимірювання в робочому діапазоні вимірюваних струмів: на постійному струмі не більше - 0,5% на змінному струмі не більше - 1%.
• Додаткова похибка вимірювання від зміни температури навколишнього повітря відносно нормальної не перевищує 3% основної похибки на 1 ° C.

Харчування БВ і МІ проводиться від вбудованих Ni-MH акумуляторів розміру АА напругою 1,2 В і ємністю 1,8 А ∙ год. Напруга живлення-5В, тривалість безперервної роботи без підзарядки - не менше 16 год.

Габаритні розміри / маса:

• ІТВ-140Р-БВ - діаметр 170х100 мм / 0, 5 кг;
• ІТВ-140Р-МИ - 95х190х40мм / 0,5 кг.

Блок запису БПР-20/9. Максимальна вихідна напруга в режимі холостого ходу, кВ, - 20. Мінімальна вихідна напруга в режимі холостого ходу, кВ, - 1,2. Кількість ступенів пропалювання - 6. Максимальний струм блоку пропалення в режимі короткого замикання, А, -10. Максимальна напруга допалювання в режимі холостого ходу, В, - 600. Максимальний струм допалювання в режимі короткого замикання, А, - 20. Потужність блоку пропалювання, кВА, не більше, - 18. Потужність, що віддається в навантаження в узгодженому режимі, кВА, Проте, - 8,5. Режим роботи блоку пропалення - тривалий.

Габаритні розміри, мм, - 430х620х500. Маса, кг, не більше, - 90. Генератор акустики ГАУВ - 6-05. Ємність накопичувача, мкФ: - 13,5. Максимальна вихідна напруга, кВ, - 20. Максимальна енергія імпульсу розряду, Дж, -2200.

Режими роботи:

• ручної;
• автоматичний з частотою проходження імпульсів розряду 0,4 Гц.

Габаритні розміри, мм, - 440х580х550. Маса, кг, не більше - 60.

Генератор звукової частоти ГЗЧ-2500. Вихідна потужність в погодженому режимі, Вт, - 2500. Максимальна вихідна напруга холостого ходу, В, - 300. Максимальний вихідний струм, А -50. Частота генерації, Гц, -1024/2048. Частота модуляції, Гц, - 1,5-3. Кількість ступенів узгодження з навантаженням - 12. Діапазон опору навантаження, Ом, - 0,5- 150. Харчування - однофазна мережа змінного струму - 220 ± 22В, 50 ± 2 Гц. Споживана потужність, не більше, -3000.

Габаритні розміри, мм, - 320х360х200. Маса, кг, - 15.

Приймач «ПОШУК-2006»

Методи пошуку ушкодження - електроакустичний імпульсний і індукційний. Індикація - осцилографічна (по екрану графічного рідкокристалічного індикатора) і слухова (по звуку в головних телефонах). Найбільша глибина залягання кабелю при визначенні його траси, м, -10. Похибка визначення траси кабелю (при глибині залягання 1 м), м, не більше, - ± 0,05.

Найбільша глибина залягання кабелю при пошуку пошкоджень:

• електроакустичним методом , м -4;
• індукційним методом (режим «петлі») - 2.

Похибка визначення місця пошкодження (при глибині залягання кабелю 1 м), м, не більше:

• • електроакустичним методом - ± 0,25;
• • індукційним методом (режим «петлі») -. ± 1.

Приймач з приладдям переноситься і експлуатується в двох укладальних сумках. Загальна вага приймача в комплекті - не більше 2 кг. Вимірювач діелектричних втрат ІДП-10ІДП-10 забезпечує вимірювання ємності і тангенса кута діелектричних втрат електротехнічних об'єктів при напрузі змінного струму частотою 50 Гц до 10кВ в межах, забезпечуваних мостом СА-7100-2В ИДП-10 забезпечується вимір змінної напруги живлення на межі 10 кВ з відносною наведеною похибкою не більше 3%.

Склад і комплектність електротехнічної лабораторії:

1. Стійка управління в комплекті:

• перемикач високовольтний вибору режимів - 3;
• перемикач високовольтний роду робіт "1-пропалювання -2-ЗАРЯД ГАУВ" - 1;
• автотрансформатор регулювальний (РНО) TDGC2-10 - 1
• короткозамикачем трифазний з електроприводом - 1.1

2. Блок управління електролабораторій.

3. Блок низьковольтних вимірів БНИ з комплектом проводів для підключення.

4. Рефлектометр Рейс-1051.

5. Генератор звукової частоти ГЗЧ-25001.

6. Приймач «ПОШУК-2006» 1.

7. Пристрій високовольтних випробувань УВИ в складі:

• блок високовольтних випробувань БВІ-60/50-М5 - 1трансформатор високовольтний ТВ-3 з короткозамикачем високовольтним КЗМК-100 - 1;
• конденсатор високовольтний фільтруючий - 1;
• вимірювач струму високопотенційний ІТВ-140Р - 1.1.

8. Вимірювач діелектричних втрат ІДП-10 в складі:

• міст СА-7100-2;
• трансформатор високовольтний;
• перемикач виду вимірювань;
• короткозамикачем КЗМК-10;

9. Блок запису БПР-20/91.

10. Генератор акустики ГАУВ-6-051.

11. Сирена.

12. Світильник сигнальний червоний.

13. Блок трьох барабанів з проводами захисного заземлення, робочого заземлення і мережним кабелем1Дліна - по 30 м; 14. Продовжувач мережевий 4-хпроводний для підключення до 3-х фазної сеті1Бухта -25 м.

15. Блок трьох барабанів з високовольтними коаксіальними кабелями для випробування і пропалювання ізоляціі1Дліна - по 30 м.

16. Провід високовольтний для випробування змінною високою напряженіем1Бухта -30 м.

17. Стійки ізоляційні переносні.

18. Ізолятор прохідний трубчастий.

19. Комплект огороджень в складі:

• штирі ізоляційні - 2;
• шнур ізоляційний - 20м.

20. Лабораторія електротехнічна пересувна комбінована ЕТЛ-35К. Паспорт. ЕТЛ-35К /146.00.00.00ПС1

21. Лабораторія електротехнічна пересувна комбінована ЕТЛ-35К. Інструкція з експлуатації. ЕТЛ-35К /146.00.00.00РЕ1.

22. Приймач «ПОШУК-2006». Керівництво по експлуатаціі.ПО-06-1.00.00.00РЕ1.

23. Генератор звукової частоти ГЗЧ-2500. Керівництво по експлуатаціі.1

24. Вимірювачі постійного і змінного струму високопотенціальні серії ІТВ-140Р. Керівництво по експлуатацііІТВ-140Р.00.00.00 РЕ1.

ТОВ «Молнія» пропонує пересувні електротехнічні лабораторії, а також пошукове, випробувальне і вимірювальне обладнання для енергосистем.
