Комплекс вимірювальний «Гроза-1»
Наявність:
В наявності
Ціна :
Договірна
Характеристики товару:
Характеристики товару:
Тип:
преобразователь напряжения
Вид:
импульсные (на постоянном токе)
Способ управления:
управляемые
Сфера применения:
для трансформаторов, общепромышленного назначения
Тип схем:
трансформаторные
Напряжение на входе, В:
220
Опис товару
Комплекс вимірювальний «Гроза-1»
Пропонуємо обладнання для діагностики стану заземлюючих
пристроїв, проведення вимірювань опору опор ПЛ і громовідводи -
вимірювальний комплекс "ГРОЗА-1".
Переносний комплекс генерує імпульси напруги і струму
аперіодичної форми з заданими амплітудно-часовими параметрами і
вимірює амплітудні значення імпульсів напруги і струму.
Харчування здійснюється або від мережі 220В/50 Гц або від
вбудованої акумуляторної батареї 12 В.

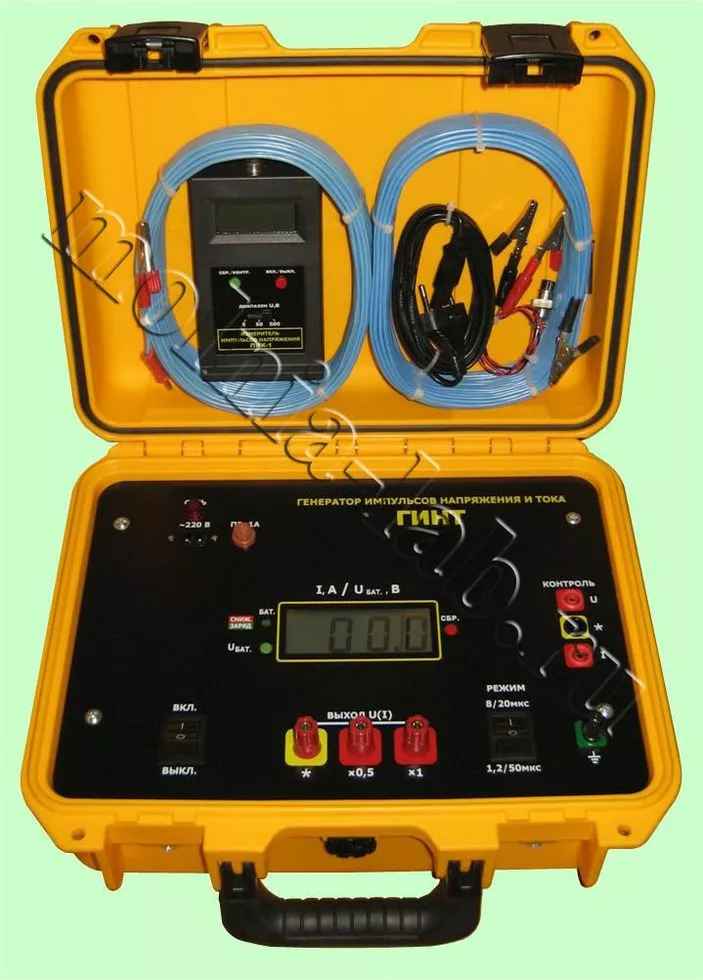

Комплекс функціонально складається з двох складових частин:
генератора імпульсів напруги і струму Гінт, ГІНТ.000.000. 000, (в
подальшому іменується - генератор) і вимірювача імпульсів напруги
ПІК-1, ПІК.1.000.000.000, (в подальшому іменується - вимірювач).
Генератор призначений для створення в об'єкті випробувань імпульсів
напруги і струму аперіодичної форми з заданими амплітудно-часовими
параметрами. Вимірювач призначений для вимірювання величин амплітуд
імпульсів струму.
|
Найменування параметра або характеристики
|
значення
|
|
1. Форма генеруючих імпульсів напруги і струму
|
апериодическая
|
|
2. Полярність генеруючих імпульсів напруги
|
позитивна
|
|
3. Максимальна амплітуда генерованих імпульсів напруги в
режимі холостого ходу, В
|
1000 ± 200
|
|
4. Тривалість фронту генеруючих імпульсів напруги в режимі
холостого ходу (за рівнями 0,1-0,9 від амплітуди), мкс
|
1,2 ± 0,1
|
|
5. Тривалість імпульсу генеруючих імпульсів напруги в режимі
холостого ходу (за рівнем 0,5 від амплітуди), мкс
|
50 ± 5
|
|
6. Діапазони вимірювань амплітуд імпульсів напруги, В
- діапазон 5
- діапазон 50
- діапазон 500
|
від 0,5 до 5
від 5 до 50
від 50 до 500
|
|
7. Межа допустимого значення відносної похибки вимірювань
амплітуд імпульсів напруги,%, не більше
|
± 10
|
|
** 8. Максимальна амплітуда генерованих імпульсів струму в
режимі короткого замикання на ВИХІД U (I) * '1, А
|
20 ± 5
|
|
** 9. Тривалість фронту генеруючих імпульсів струму в режимі
короткого замикання (за рівнями 0,1-0,9 від амплітуди), мкс
|
8 ± 0,8
|
|
** 10. Тривалість імпульсу генеруючих імпульсів струму в
режимі короткого замикання (за рівнем 0,5 від амплітуди), мкс
|
20 ± 4
|
|
11. Діапазон вимірювань амплітуди імпульсів струму при
навантаженні від 1 Ом до 600 Ом, А
|
від 1 до 25
|
|
12. Межа допустимого значення відносної похибки вимірювань
амплітуди імпульсів струму,%, не більше
|
± 10
|
|
13. Потужність, ВА, не більше
|
40
|
|
14. Габаритні розміри, мм, не більше
- генератора імпульсів напруги і струму Гінт
ГІНТ.000.000.000
- вимірювача імпульсів напруги ПІК-1 ПІК.1.000.000.000
|
370 × 350 × 170
170 × 90 × 55
|
|
15. Маса, кг, не більше
|
10
|
** - режим короткого замикання - це режим роботи комплексу на
активне навантаження з опором 1 Ом ± 1%, підключену до ВИХІД U (I)
* '1.
Умови експлуатації:
|
Найменування зовнішнього
впливає чинника |
Граничне значення зовнішнього
впливає чинника |
||
|
Робочі умови експлуатації
|
Граничні умови
|
||
|
Транспортування
|
Зберігання
|
||
|
1. Температура навколишнього повітря, oC
- номер найнижчого
- верхнє значення
|
5
35
|
мінус 10 *
40
|
5
40
|
|
2. Відносна вологість повітря, %, не більше
|
80
при 25 0С
|
80
при 25 0С
|
80
при 25 0С
|
|
3.Атмосферное тиск, мм рт. ст.
- номер найнижчого
- верхнє значення
|
630
795
|
630
795
|
630
795
|
|
4. Ударна міцність на удари багаторазового дії
- пікове ударне прискорення, м з-2
- тривалість дії ударного прискорення, мс
- число ударів, шт.
|
70
2
4000
|
||
|
* Включення комплексу після тривалого перебування його при
температурі нижче 5 оC дозволяється після попередньої витримки
протягом 4 годину при температурі від 5 oC до 35 оС.
|
|||
Комплектація
|
Позначення
|
Найменування
|
Кількість, штук
|
|
Гінт. 000.000.000
|
Генератор імпульсів напруги і струму Гінт
|
1
|
|
ГІНТ.100.100.000
|
Кабель мережевий
|
1
|
|
ГІНТ.200.000.000
|
Провід підключення
|
2
|
|
ПІК.1.000.000.000
|
Вимірювач імпульсів напруги ПІК-1
|
1
|
|
ПІК.1.200.000.000
|
Кабель вимірювальний
|
1
|
|
ГРОЗА.000.000.000 РЕ
|
Керівництво по експлуатації
|
1
|
|
ГРОЗА.000.000.000 ПС
|
Паспорт
|
1
|
Щоб купити обладнання для електротехнічної лабораторії, зателефонуйте
менеджерам нашої компанії. Номери телефонів вказані на
сайті.
