Делитель напряжения измерительный Д-50/70
Измерительное оборудование по лучшим в Украине ценам!
Назначение прибора
Делитель напряжения измерительный Д-50/70 (в дальнейшем - делитель) предназначен для измерения переменного напряжения до 50 кВ и постоянного напряжения до 70 кВ совместно с электронным цифровым вольтметром, имеющим входное сопротивление 10 МОм.
Возможно использование цифровых мультиметров типа DT9205A, M890G, DT890B+ и т.п.
Делитель предназначен для эксплуатации внутри помещений в диапазоне температур от +10 0С до +35 0С, относительной влажности окружающего воздуха до 80% и давлении от 650 до 800 мм рт.ст.
На месте установки не допускается тряска, вибрации, наличие в воздухе агрессивных жидкостей (кислот, щелочей и т.п.).
Технические данные делителя напряжения Д-50/70
|
Наименование параметра |
Величина параметра |
|---|---|
|
1. Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ |
1 – 50 |
|
2. Диапазон измеряемых напряжений постоянного тока, кВ |
1 – 70 |
|
3. Коэффициент деления |
1000 ± 10 |
|
4. Входное сопротивление высоковольтного блока, МОм |
273± 13 |
|
5. Приведенная относительная погрешность измерения напряжения постоянного тока (совместно с вольтметром DT9205A), не более |
±1,5% |
|
6. Приведенная относительная погрешность измерения напряжения переменного тока (совместно с вольтметром DT9205A), не более |
±2,5% |
|
7. Габаритные размеры высоковольтного блока, мм |
90х90х460 |
|
8. Масса высоковольтного блока, кг, не более |
6 |
Примечание: драгоценные материалы в изделии отсутствуют.
Комплектность

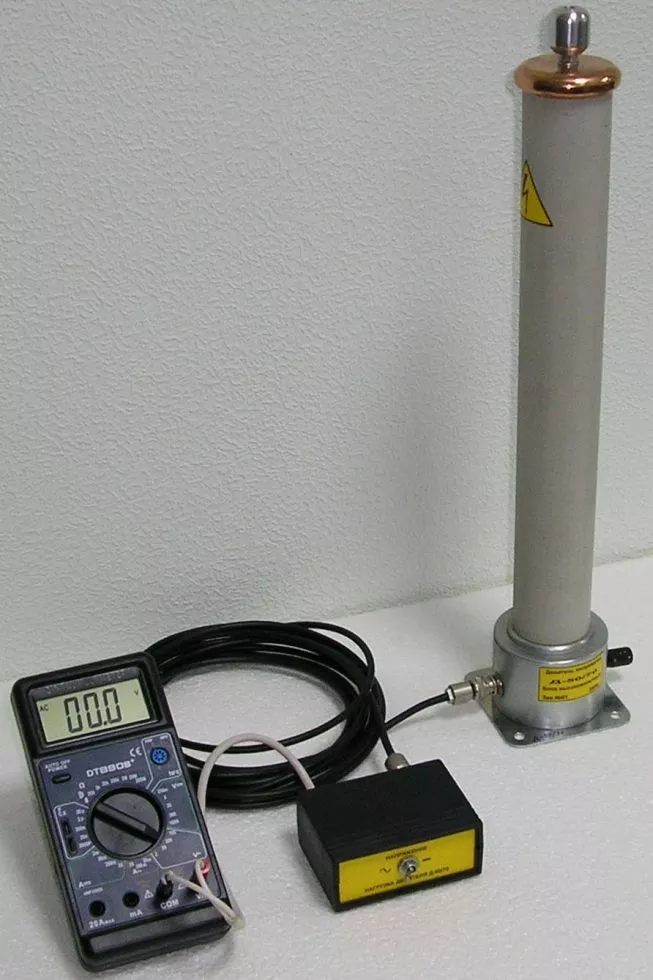

Комплект поставки делителя приведен в таблице:
|
Наименование |
Кол. |
Примечание |
|---|---|---|
|
Блок высоковольтный |
1 |
|
|
Нагрузка |
1 |
|
|
Кабель соединительный коаксиальный |
1 |
Длина 5м |
|
Digital multimeter DT9205A |
1 |
|
|
Руководство по эксплуатации |
1 |
|
Устройство и работа изделия
Принципиальная электрическая схема делителя приведена на рис.1.
Рис. 1. Делитель напряжения Д-50/70. Схема электрическая принципиальная
Делитель выполнен по схеме омического делителя напряжения, и состоит из блока высоковольтного А1, нагрузки А2 и соединительного коаксиального кабеля.
Входное сопротивление высоковольтного блока равно 273 МОм, коэффициент деления блока при отключенной нагрузке - приблизительно 230.
Нагрузка содержит резисторы, переключаемые тумблером S1 "НАПРЯЖЕНИЕ". Наличие подстроечных резисторов R5, R6 позволяет настраивать коэффициент деления отдельно на постоянном и переменном напряжении. Настройка производится вращением осей подстроечных резисторов, маркированных символами «=» и «~» при снятой верхней крышке.
Выводы нагрузки оконцованы вилками: Х4 (потенциальный) – красного цвета, Х5 (общий) – черного цвета.
Кабель соединительный выполнен на основе отрезка радиочастотного коаксиального кабеля RG58-A/U, оконцованного коаксиальными вилками СР50-74П.
Маркирование
На корпусе высоковольтного блока нанесена маркировка «Делитель напряжения Д-50/70. Блок высоковольтный», номер, год выпуска.
На нагрузке делителя нанесена маркировка «Нагрузка делителя Д-50/70».
Указания мер безопасности
К работе с делителем допускаются лица, имеющие группу по технике безопасности в установках с напряжением выше 1000 В не ниже третьей.
Корпус высоковольтного блока делителя должен быть обязательно
заземлен, а рабочее место оператора должно быть оборудовано
изолирующим основанием – ковриком диэлектрическим резиновым, группа
І ГОСТ 4997-75.
Прочие меры безопасности регламентируются ДНАОП 0.00-1.21-98
«Правила безпечної єксплуатації електроустановок споживачів».
Не рекомендуется подавать высокое напряжение на высоковольтный блок при отключенной нагрузке.
