Описание товара

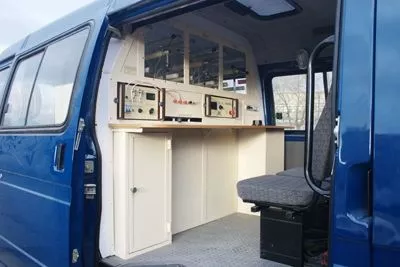

Электротехническая лаборатория кабельная передвижная КАЭЛ-3 (в дальнейшем – "КАЭЛ-3") смонтирована в фургоне автомобиля и предназначена для:

• испытания изоляции кабелей и др. устройств и приспособлений постоянным и переменным (50 гц) высоковольтным напряжением;
• прожига дефектной изоляции кабелей с последующим дожигом ее;
• определения трассы кабельных линий;
• топографического определения мест повреждения кабельных линий индукционным и акустическим методами;
• определения расстояния до места повреждения кабелей напряжением 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении.

Условия эксплуатации:

• диапазон температур окружающего воздуха, ^оС - от минус 20 до +40;
• относительная влажность воздуха при температуре 25 ^оС - до 80 %;
• атмосферное давление, мм. рт. ст - 650 – 800

На месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).

Запрещается эксплуатация КАЭЛ-3 во взрывоопасных средах!

Питание КАЭЛ-3 производится от промышленной однофазной сети 220В, 50 Гц . Допускается питание от автономного генератора электроснабжения мощностью не менее 2,2 кВА или от сети ~220В с изолированной нейтралью.

Для полной реализации возможностей КАЭЛ-3 мощность генератора должна быть не менее 25 кВА.

Технические данные кабельной электролаборатории КАЭЛ-3

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭТЛ-35К

• Питание – однофазная сеть переменного тока частотой 50±2 Гц, напряжением - 220±20В
• Потребляемый ток, не более, А, - 60
• Приведенная к максимальному значению погрешность измерения выходного напряжения и тока, %, не более - 3
• Длина сетевого присоединительного кабеля на барабане 30 м, сечение - 7.5 мм2, тип кабеля – ПРРП
• Длина провода защитного заземления на барабане - 30 м, сечение -10 мм2, тип - ПМЛ
• Длина высоковольтного коаксиального кабеля ПВВЭВ на 3-х барабанах – по 30 м, сечение – 5 мм2
• Длина высоковольтного провода ПВВ-1 для испытания переменным напряжением - 30 м
• Занимаемая площадь в плане, м - 1,8х3,0
• Масса оборудования, кг, не более - 500
• Обслуживающий персонал - 2 оператора (не менее)
• Срок службы лаборатории, лет - 10

БЛОК ВЫСОКОВОЛЬТНЫХ ИСПЫТАНИЙ БВИ-60/50-М5

• Наибольшее выпрямленное напряжение в продолжительном режиме, кВ - 60
• Наибольший рабочий ток при выпрямленном напряжении, среднее значение, мА,50
• Наибольшее переменное напряжение, действующее значение, кВ - 50
• Наибольший рабочий ток при переменном напряжении (действующее значение), мА, - 50
• Габариты, мм - 430х380х570
• Масса, кг, не более - 85

БЛОК ПРОЖИГА БПР-25/8

• Максимальное выходное напряжение в режиме холостого хода, кВ, - 20
• Минимальное выходное напряжение в режиме холостого хода, кВ, - 1,2
• Количество ступеней прожига - 6
• Максимальный ток блока прожига в режиме короткого замыкания, А, - 10
• Максимальное напряжение дожига в режиме холостого хода, В, -600
• Максимальный ток дожига в режиме короткого замыкания, А, - 20
• Потребляемая мощность блока прожига, кВА, не более, -18
• Мощность, отдаваемая в нагрузку в согласованном режиме, кВА, не менее,- 8,5
• Режим работы блока прожига - длительный
• Габаритные размеры, мм, - 430х620х500
• Масса, кг, не более,- 90

ГЕНЕРАТОР АКУСТИКИ ГАУВ – 6-05

• Емкость накопителя, мкФ: - 7
• Максимальное выходное напряжение, кВ,- 20
• Максимальная энергия импульса разряда, Дж, -2200

Режимы работы:

• ручной;
• автоматический с частотой следования импульсов разряда 0,4 Гц

Габаритные размеры, мм, - 440х580х550

Масса, кг, не более-60

ГЕНЕРАТОР ЗВУКОВОЙ ЧАСТОТЫ ГЗЧ-2500

• Выходная мощность в согласованном режиме, Вт,- 2500
• Максимальное выходное напряжение холостого хода, В, - 300
• Максимальный выходной ток, А -80
• Частота генерации, Гц, -1024/2048
• Частота. модуляции, Гц, - 1,5-3
• Количество ступеней согласования с нагрузкой - 12
• Диапазон сопротивления нагрузки, Ом, - 0,5- 150
• Питание – однофазная сеть переменного тока- 220±22В, 50±2 Гц
• Потребляемая мощность, не более,-3000
• Габаритные размеры, мм,- 320х360х200
• Масса, кг, - 15

ПРИЕМНИК П-806

• Частоты настройки, Гц - 1024 ± 2 и 2048±4
• Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА / м, не более-50

Полосы пропускания в различных режимах работы приведены в таблице:

• Нагрузка - головные телефоны сопротивлением 16-100 Ом.
• Источник питания – 4 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,8 А∙ч.
• Номинальное напряжение питания, В- 5
• Потребляемый ток, мА,- 30-130
• Продолжительность работы без подзарядки, час,- 15 - 50

В приемнике имеется возможность оперативного контроля уровня заряда аккумуляторов и величины входного сигнала.

Габаритные размеры и масса:

РЕФЛЕКТОМЕТР ВЫСОКОВОЛЬТНЫЙ ОСЦИЛЛОГРАФИЧЕСКИЙ "ИСКРА-3"

Измеряемое расстояние до мест повреждения, м - от 5 до 12000

Вид индикации - цифровая и осциллографическая с ЖК-дисплеем

Питание рефлектометра - аккумулятор 6В

Габаритные размеры и масса приведены в таблице:

СОСТАВ

Состав и комплектность приведены в таблице:
