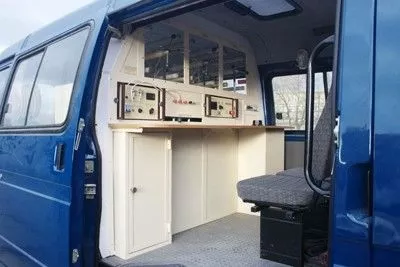

Электролаборатория кабельная передвижная КАЭЛП-35 (в дальнейшем – "КАЭЛП-35") смонтирована в фургоне автомобиля и предназначена для:

• испытания изоляции кабелей и др. устройств и приспособлений постоянным и переменным (50 гц) высоковольтным напряжением;
• прожига дефектной изоляции кабелей с последующим дожигом ее;
• определения трассы кабельных линий;
• топографического определения мест повреждения кабельных линий индукционным и акустическим методами;
• определения расстояния до места повреждения кабелей напряжением 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении.

Условия эксплуатации:

• диапазон температур окружающего воздуха, оС - от минус 20 до +40;
• относительная влажность воздуха при температуре 25 оС - до 80 %;
• атмосферное давление, мм. рт. ст. - 650 – 800

На месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).

Запрещается эксплуатация КАЭЛП-35 во взрывоопасных средах!

Питание КАЭЛП-35 производится от промышленной однофазной сети 220В, 50 Гц. Допускается питание от автономного генератора электроснабжения мощностью не менее 2,2 кВА или от сети ~220В с изолированной нейтралью.

Для полной реализации возможностей КАЭЛП-35 мощность генератора должна быть не менее 25 кВА.

Технические данные кабельной передвижной электролаборатории КАЭЛП-35

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ КАЭЛП-35

• Питание – однофазная сеть переменного тока частотой 50±2 Гц, напряжением 220+-20В.
• Потребляемый ток, не более, А, - 60.

В КАЭЛП-35 обеспечивается измерение высокого постоянного напряжения и переменного напряжения. Относительная погрешность измерения высокого напряжения – не более 3%.

• Длина сетевого присоединительного кабеля на барабане - 50 м, сечение - 8 мм2, тип кабеля – КГ4х4.
• Длина провода защитного заземления на барабане - 50 м, сечение -10 мм2 , тип - ПМЛ.
• Длина высоковольтного коаксиального кабеля ПВВЭВ на 3-х барабанах – по 30м, сечение – 3,5 мм2.
• Длина высоковольтного провода ПВВ-1 для испытания переменным напряжением - 30 м.
• Занимаемая площадь в плане, м, - 1,8х3,0.
• Масса оборудования, кг, не более - 500.
• Обслуживающий персонал – 2 оператора (не менее).
• Срок службы лаборатории, лет, - 10.

БЛОК ВЫСОКОВОЛЬТНЫХ ИСПЫТАНИЙ БВИ-60/50-М5

• Наибольшее выпрямленное напряжение в продолжительном режиме, кВ: 60
• Наибольший рабочий ток при выпрямленном напряжении, среднее значение, мА, 50
• Наибольшее переменное напряжение, действующее значение, кВ: 50
• Наибольший рабочий ток при переменном напряжении (действующее значение), мА, 50
• Габариты, мм, 430х380х570
• Масса, кг, не более 85

БЛОК ПРОЖИГА БПР-25/8

• Максимальное выходное напряжение в режиме холостого хода, кВ, 20
• Минимальное выходное напряжение в режиме холостого хода, кВ, 1
• Количество ступеней прожига - 6
• Максимальный ток блока прожига в режиме короткого замыкания, А, не менее 8
• Максимальное напряжение дожига в режиме холостого хода, В, 500
• Максимальный ток дожига в режиме короткого замыкания, А, не менее 16
• Потребляемая мощность блока прожига, кВА , не более, 18
• Мощность, отдаваемая в нагрузку, кВА, не менее 8,5
• Режим работы блока прожига – длительный
• Габаритные размеры, мм, 430х620х500
• Масса, кг, не более, 90

ГЕНЕРАТОР АКУСТИКИ ГАУВ – 6-05

• Емкость накопителя, мкФ: 13,5
• Максимальное выходное напряжение, кВ, 18
• Максимальная энергия импульса разряда, Дж, 2200

Режимы работы:

• ручной;
• автоматический с частотой следования импульсов разряда 0,4 Гц

Габаритные размеры, мм, 440х580х550

Масса, кг, не более 60

ГЕНЕРАТОР ЗВУКОВОЙ ЧАСТОТЫ ГЗЧ-2500

• Выходная мощность в согласованном режиме, Вт, 2500
• Максимальное выходное напряжение холостого хода, В, 300
• Максимальный выходной ток, А 80
• Частота генерации, Гц, 1024/2048
• Частота модуляции, Гц, 1,5-3
• Количество ступеней согласования с нагрузкой 12
• Диапазон сопротивления нагрузки, Ом, 0,5 - 100
• Питание – однофазная сеть переменного тока 220±22В, 50±2 Гц
• Потребляемая мощность, не более, Вт, 3000
• Габаритные размеры, мм, 320х360х200
• Масса, кг, 15

ПРИЕМНИК П-806

• Частоты настройки, Гц 1024+-2 и 2048+-4
• Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА / м, не более 50

Полосы пропускания в различных режимах работы приведены в табл. 1.

Таблица 1

• Нагрузка - головные телефоны сопротивлением 16-100 Ом
• Источник питания – 4 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,8 А∙ч
• Номинальное напряжение питания, В 5
• Потребляемый ток, мА, 30-130
• Продолжительность работы без подзарядки, час, 15 - 50

В приемнике имеется возможность оперативного контроля уровня заряда аккумуляторов и величины входного сигнала.

Габаритные размеры и масса приведены в табл. 2.

Таблица 2

РЕФЛЕКТОМЕТР ВЫСОКОВОЛЬТНЫЙ ОСЦИЛЛОГРАФИЧЕСКИЙ “ИСКРА-3”

• Измеряемое расстояние до мест повреждения, м, от 5 до 12000
• Вид индикации - цифровая и осциллографическая с ЖК-дисплеем
• Питание рефлектометра – аккумулятор 6В

Габаритные размеры и масса приведены в табл. 3.

Таблица 3

АППАРАТ ВЫСОКОВОЛЬТНЫЙ ИСПЫТАТЕЛЬНЫЙ АВ-60-01

• Выходное напряжение положительной полярности, кВ 5- 45
• Выходное напряжение отрицательной полярности, кВ 5- 45
• Максимальная емкость объекта испытания, мкф - 1,5
• Минимальная емкость объекта испытания, мкф - 0.1
• Время непрерывной работы, ч - 1
• Относительная погрешность измерения высокого напряжения, % - 3
• Относительная погрешность частоты испытательного напряжения, % - 3
• Масса, кг, не более - 100
• Срок службы, лет - 10

СОСТАВ

Состав и комплектность приведены в табл. 4.
