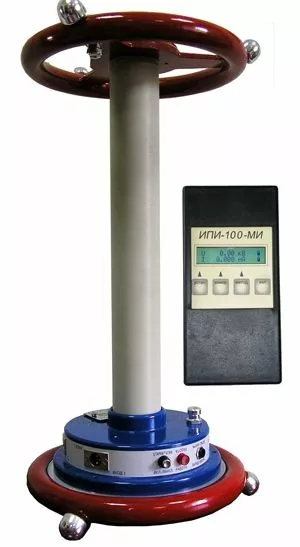

Измеритель параметров изоляции ИПИ-100

Назначение измерителя

ИПИ-100 предназначен для измерения тангенса угла диэлектрических потерь tgδ и емкости высоковольтной изоляции С при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий.

ИПИ-100 изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 3.

Условия эксплуатации измерителя

ИПИ-100 имеет следующие нормальные условия применения:

• температура окружающего воздуха, °С 20±5;
• относительная влажность воздуха, % 30–50;
• атмосферное давление, кПа (мм рт. ст.) 84–106 (630–795);
• частота питающей сети, Гц 50±1;

ИПИ-100 предназначен для эксплуатации в следующих рабочих условиях применения:

• температура окружающего воздуха, °С от плюс 5 до плюс 40;
• относительная влажность воздуха, % до 90 при 30 °С;
• атмосферное давление, кПа (мм. рт. ст.) 70–106,7 (537–800);
• частота питающей сети, Гц 50±1 или 54±0,2Гц;

Предельные условия транспортирования:

• температура окружающего воздуха, °С, от минус 25 до плюс 55;
• относительная влажность воздуха, % до 95 при 30 °С;
• атмосферное давление, кПа (мм рт. ст.) 70–106,7 (537–800);
• транспортная тряска:
• число ударов в минуту 80–120;
• максимальное ускорение, м/с² 30;

Эксплуатация изделия может производиться одним оператором из числа электротехнического персонала, изучившим данный документ, прошедшим подготовку по практической работе с изделием, и имеющим группу по технике безопасности в установках с напряжением свыше 1000 В не менее третьей.

Технические характеристики измерителя изоляции ИПИ-100

ИПИ-100 обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь tgδ и емкости объектов измерения Сх в диапазонах и с основной погрешностью измерений, приведенных ниже:

• диапазон измерений тангенса угла диэлектрических потерь от 5. 10-4 до 0,3;
• предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:

50 Гц + (5. 10-4 + 0,05 tgδ)

54 Гц + (1. 10-3 + 0,13 tgδ)

• диапазон измерения емкости при испытательном напряжении:

100 кВ от 5 пФ до 3 нФ;

50 кВ от 10 пФ до 6 нФ;

• предел допускаемой основной погрешности при измерении емкости на частоте:

50Гц 0,5 пФ+0,03 Сх;

54 Гц 0,5 пФ+0,04 Сх;

• диапазон измерения напряжения от 10 до 100 кВ;
• предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте:

50 Гц +3%;

54 Гц +3%.

Примечание: измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц.

Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области, не превышает половины предела допускаемой основной погрешности измерения на каждые 10 град. изменения температуры.

ИПИ-100 позволяет проводить измерение по «прямой» и «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.

ИПИ-100 обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) модуля индикации. Связь между измерительным блоком и блоком индикации осуществляется по радиоканалу в диапазоне частот 845-945 МГц. Устойчивость радиосвязи на расстоянии 5-7 м обеспечивается уровнем выходной мощности передатчика в 1 мВт.

Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.

ИПИ-100 в нормальных и рабочих условиях применения готов к работе в течение не более 1 мин после включения.

Продолжительность работы измерителя определяется энергоемкостью применяемых электрохимических аккумуляторов. При емкости батарей 1800 мА•час продолжительность работы составляет не менее 10 ч.

Средняя наработка на отказ для рабочих условий применения не менее 4000 ч.

Средний срок службы измерителя – не менее 8 лет.

Габаритные размеры и масса составных частей измерителя приведены в таблице 1.

Комплектность

ИПИ-100 поставляется в комплектности, указанной в таблице 1.

Таблица 1
