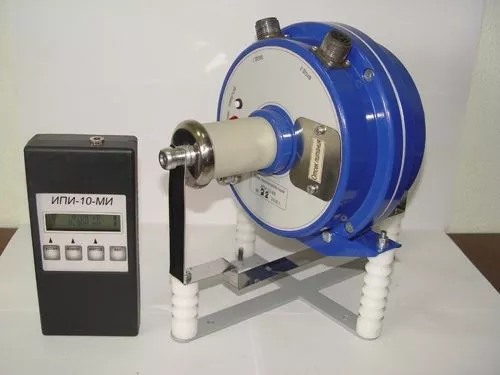

Измеритель параметров изоляции высоковольтного ИПИ-10
ИПИ-10 предназначен для измерения тангенса угла диэлектрических потерь tgδ и емкости высоковольтной изоляции С при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий, а также для измерения тангенса угла диэлектрических потерь и емкости различных электроизоляционных материалов.
ИПИ-10 изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 4.
Условия эксплуатации измерителя ИПИ-10
ИПИ-10 имеет следующие нормальные условия применения:
- температура окружающего воздуха, °С 20±5;
- относительная влажность воздуха, % 30–50;
- атмосферное давление, кПа (мм рт. ст.) 84–106 (630–795);
- частота питающей сети, Гц 50±1;
ИПИ-10 предназначен для эксплуатации в следующих рабочих условиях применения:
- температура окружающего воздуха, °С от минус 10 до плюс 40;
- относительная влажность воздуха, % до 90 при 30 °С;
- атмосферное давление, кПа (мм. рт. ст.) 70–106,7 (537–800);
- частота питающей сети, Гц 50±1 или 54±0,2 Гц;
Предельные условия транспортирования:
- температура окружающего воздуха, °С, от минус 50 до плюс 50;
- относительная влажность воздуха, % до 95 при 30 °С;
- атмосферное давление, кПа (мм рт. ст.) 70–106,7 (537–800);
- транспортная тряска:
- число ударов в минуту 80–120;
- максимальное ускорение, м/с2 30;
Эксплуатация изделия может производиться одним оператором из числа электротехнического персонала, изучившим данный документ, прошедшим подготовку по практической работе с изделием, и имеющим группу по технике безопасности в установках с напряжением свыше 1000 В не менее третьей.
Технические характеристики
ИПИ-10 – двухдиапазонный измеритель параметров изоляции. ИПИ-10 обеспечивает измерение тангенса угла диэлектрических потерь и электрической емкости. Технические характеристики приведены в таблице.
|
Первый диапазон («ВХОД 1») |
|
|
-диапазон измерений тангенса угла диэлектрических потерь1) |
от 5. 10-4 до 0,3; |
|
-предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения: |
|
|
50 Гц |
+ (5. 10-4 + 0,05 tgδ) |
|
54 Гц |
+ (1. 10-3 + 0,13 tgδ) |
|
-диапазон измерения емкости при испытательном напряжении: |
|
|
10 кВ |
от 25 пФ до 30 000 пФ; |
|
5 кВ |
От 50 пФ до 60 000 пФ; |
|
- предел допускаемой основной погрешности при измерении емкости на частоте: |
|
|
50Гц |
+ (0,5 пФ+0,03 Сх); |
|
54 Гц |
+ (0,5 пФ+0,04 Сх); |
|
- диапазон рабочего напряжения |
от 1 до 10 кВ; |
|
- предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте |
|
|
50 Гц |
+3%; |
|
54 Гц |
+3%. |
|
сила тока через объект измерения, А2) |
от 0 до 0,150 |
|
1)-измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц; 2)- приведено для справки. |
|
Второй диапазон («ВХОД 2»)
|
-диапазон измерений тангенса угла диэлектрических потерь1) |
от 1. 10-3 до 0,3; |
|
-предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения: |
|
|
50 Гц |
+ (1. 10-3+ 0,1 tgδ) |
|
54 Гц |
Не нормируется |
|
-диапазон измерения емкости при испытательном напряжении: |
|
|
10 кВ |
от 30 000 пФ до 1,5·106 пФ; |
|
5 кВ |
от 60 000 пФ до 3·106 пФ |
|
- предел допускаемой основной погрешности при измерении емкости на частоте: |
|
|
50Гц |
+ (2 пФ+0,05 Сх); |
|
54 Гц |
Не нормируется |
|
- диапазон рабочего напряжения |
от 1 до 10 кВ; |
|
- предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте |
|
|
50 Гц |
+3%; |
|
54 Гц |
+3%. |
|
сила тока через объект измерения, А2) |
до 5 |
|
1)-измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц; 2)- приведено для справки. |
|
Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области, не превышает половины предела допускаемой основной погрешности измерения на каждые 10 град. изменения температуры.
ИПИ-10 позволяет проводить измерение по «нормальной»/«прямой» и «инверсной»/ «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.
ИПИ-10 обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) блока индикации. Связь между высоковольтным измерительным блоком и блоком индикации осуществляется по радиоканалу в диапазоне частот 845-945 МГц при выходной мощности передатчика 1 мВт на расстоянии 5-7 м.
Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.
ИПИ-10 в нормальных и рабочих условиях применения готов к работе в течение не более 1 мин после включения.
Продолжительность работы измерителя определяется энергоемкостью применяемых электрохимических аккумуляторов. При емкости батарей 1800 мА·час продолжительность работы составляет не менее 8 ч.
Средняя наработка на отказ для рабочих условий применения не менее 4000 ч.
Средний срок службы измерителя – не менее 8 лет.
Габаритные размеры и масса составных частей измерителя приведены в таблице.
Комплектность
ИПИ-10 поставляется в комплектности, указанной в таблице:
|
№ |
Наименование составной части |
Обозначение |
Кол-во |
Габаритные размеры, мм |
Масса, кг |
Примечание |
|---|---|---|---|---|---|---|
|
1 |
Блок высоковольтный |
ИПИ-10-БВ |
1 |
Æ240 х 300 |
3 |
|
|
4 |
Блок индикации |
ИПИ-10МИ |
1 |
90х186х42 |
0,3 |
|
|
5 |
Зарядное устройство |
9-12В, 300-900 мА |
2 |
|
|
|
|
6 |
Подставка изоляционная |
ПИ-10 |
1 |
|
|
|
|
7 |
Комплект кабелей измерительных:
|
ИК-1 ИК-30 |
1,5 м 30 м |
|
|
|
|
8 |
Измеритель параметров изоляции высоковольтный ИПИ-10. Руководство по эксплуатации ИПИ-10.00.00РЭ |
ИПИ-10 00.00.00РЭ |
1 |
|
|
|
Устройство измерителя
ИПИ-10 по принципу действия представляет собой векторный измеритель параметров комплексного сопротивления (векторметр).
В состав измерителя входят высоковольтный блок, блок индикации.
Связь между высоковольтным блоком и блоком индикации осуществляется по радиоканалу.
Блок индикации выполнен в пластмассовом ударопрочном корпусе типа КМ103. На лицевой стороне размещены - экран ЖКИ и органы управления и индикации, описанные в подрисуночной надписи. На боковой стенке находится гнездо для подключения адаптера зарядного устройства (9-12В, 300-900 мА).
На задней стенке находится крышка доступа к отсеку питания. Питание ИПИ-10МИ производится от четырех цилиндрических никель-металлгидридных аккумуляторов размера АА напряжением 1,2 В и емкостью 1800-2500 мА×ч.
Рис.1 Блок высоковольтный ИПИ-10-БВ. Схема электрическая принципиальная.
Работа измерителя ИПИ-10
ИПИ-10 представляет собой комплекс электронных устройств, измеряющий одновременно четыре параметра:
- ток нагрузки (комплексная величина);
- напряжение на нагрузке (скалярная величина);
- напряжение на нагрузке (векторная величина);
- частоту испытательного напряжения.
По этим данным электронное устройство, расположенное в высоковольтном блоке, рассчитывает емкость объекта испытаний Сх и тангенс угла диэлектрических потерь tgδ и передает эти данные по радиоканалу в блок индикации, где они отображаются на экране.
В зависимости от особенностей объекта испытаний для измерения потерь в изоляции может быть использована т.н. «перевернутая » («инверсная») схема испытаний или «прямая» («нормальная») (рисунки 2 и 3).
В «перевернутой» схеме испытаний один из выводов объекта заземлен, в «прямой» - оба вывода объекта находятся под потенциалом.
Рисунок 3. «Перевернутая» схема измерений
Рисунок 3. «Прямая» схема измерений
