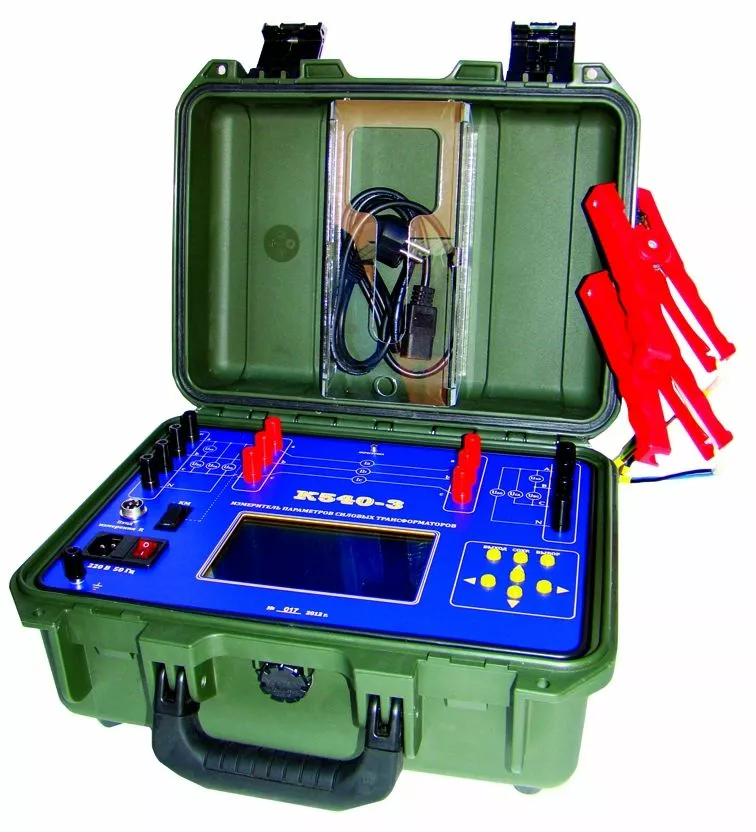

Измеритель параметров трансформаторов К-540-3
Характеристики товара:
Характеристики товара:Описание товара
Измеритель параметров трансформаторов К-540-3
Назначение и область применения измерителя – выполнение электромагнитных испытаний трансформаторов всех схем и групп соединения по ГОСТ 30830-2002 в соответствии с требованиями СОУ-Н 20.302:2002 «НОРМИ ВИПРОБУВАННЯ ЕЛЕКТРООБЛАДНАННЯ» раздела «Силові трансформатори, автотрансформатори та масляні реактори загального призначення», а также РД 34.45-51.300-97 «ОБЪЕМ И НОРМЫ ИСПЫТАНИЙ ЭЛЕКТРООБОРУДОВАНИЯ», в соответствии с ГОСТ 3484.1-88.
Перечень основных функций при одно- и трехфазном возбуждении испытуемого трансформатора:
- измерение тока и потерь холостого хода при малом напряжении;
- измерение сопротивления короткому замыканию;
- измерение коэффициента трансформации;
- определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;
- измерение сопротивления обмоток постоянному току.
В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения.
Измеритель предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях службами ОРГРЭС.
Измеритель обеспечивает выполнение своих функций в условиях применения соответствующих группе 3 по ГОСТ 22261-94.
Нормальные условия применения:
- температура окружающего воздуха, °С, – 20±5;
- относительная влажность воздуха, %, – 30-80;
- атмосферное давление, кПа (мм. рт. ст.), – 84-106 (630-795);
- напряжение питающей сети переменного тока, В, – 220±4,4;
- частота питающей сети, Гц, – 50,0±0,5.
Рабочие условия применения:
- температура окружающего воздуха, С, – от + 5 до + 40;
- относительная влажность воздуха, %, – до 80 при 30 °С;
- атмосферное давление, кПа (мм. рт. ст.), – 84-106,7 (630-800);
- напряжение питающей сети переменного тока, В, – 220±22;
- частота питающей сети, Гц, – 50±1.
Технические характеристики измерителя К-540-3
- Диапазон измеряемых переменных токов (три канала)1, А, – 0,01-5.ъ
- Диапазон измеряемых переменных напряжений (два трех-канальных измерителя)2, В, – 5-400.
- Диапазон измеряемых активных мощностей (три канала)1,2, Вт, – 1-2000.
- Диапазон измеряемых сопротивлений постоянному току, Ом, – 0,00005-1999.
- Диапазон измеряемой частоты, Гц, – 45-55.
- Пределы измерения тока, А, – 0,1, 1, 5.
- Пределы измерения напряжения, В, – 100-400.
- Пределы измерения сопротивления, Ом, – 0,00002-1999.
- Основная приведенная погрешность измерения напряжений, не более, %, – 0,2.
- Основная приведенная погрешность измерения мощности, не более, %, – 0,5.
- Основная приведенная погрешность измерения токов, не более, %, – 0,5.
- Абсолютная погрешность измерения частоты, не более, Гц, – 0,25.
- Основная приведенная погрешность измерения сопротивления постоянному току, %, – 0,5.
- Входное сопротивление каналов измерения напряжения, не менее, кОм, – 400.
- Падение напряжения нагрузки каналов измерения силы тока, не более, мВ, – 75.
- Средний срок службы прибора не менее, лет, – 8.
- Средняя наработка на отказ не менее, ч, – 10000.
Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допускаемой основной погрешности.
Примечания:
1 – без использования внешнего измерительного трансформатора тока;
2 – без использования внешнего измерительного трансформатора напряжения.
