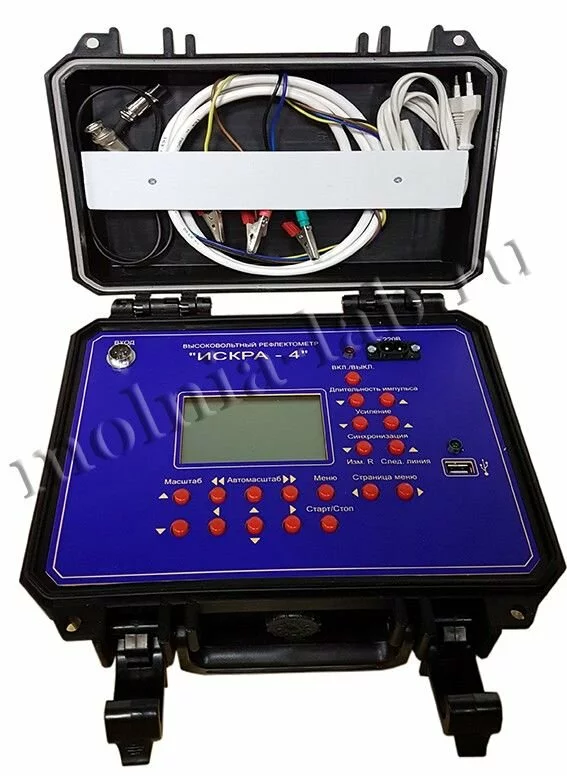

Рефлектометр высоковольтный осциллографический «Искра-4»
Характеристики товара:
Характеристики товара:Описание товара
Рефлектометр высоковольтный осциллографический «Искра-4»
Высоковольтный рефлектометр «Искра-4» используется для определения расстояния до места повреждения кабелей электроснабжения. Рефлектометр является необходимым оборудованием для оснащения передвижной электролаборатории.
С помощью прибора измеряют длину кабелей (в том числе на барабанах и в бухтах) или расстояние до мест обрыва или короткого замыкания.
Рефлектометр используется для обнаружения и определения расстояния до места повреждения или неоднородности локационным методом на симметричных и несимметричных кабелях. Рефлектометр определяет расстояние до повреждения в кабелях длиной до 15,3 км (35 км) при всех видах повреждений без использования предварительного полного прожига изоляции.
Оборудование имеет функцию запоминания, хранения и обработки результатов измерений.
Рефлектометр позволяет определять расстояние до места пробоя кабеля используя низкое и высокое напряжение при помощи методов:
- TDR (низковольтный импульсный метод);
- ICE (высоковольтный метод колебательного разряда со связью по току);
- Decay (высоковольтный метод колебательного разряда со связью по напряжению);
- ARC (высоковольтный импульсно-дуговой метод).
Технические данные рефлектометра высоковольтного «Искра-4»
Максимальное измеряемое расстояние до места повреждения, км…15,3
(35*).
*по индивидуальному заказу, без изменения стоимости прибора
Минимальное измеряемое расстояние до места повреждения, м….3;
Дискретность измерения, м….0,5.
Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом:
- амплитуда, кВ……от 3 до 25;
- длительность фронта, мкс, не более ……….0,15;
- длительность импульса, мкс, не менее …..2.
Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом:
- амплитуда, В, не менее………..5;
- длительность фронта, мкс, не более…….0,02;
- длительность импульса, мкс……0,05-10.
Наибольшее рабочее напряжение датчика импульсного напряжения, кВ….60.
Погрешность измерения расстояния до места повреждения на высоком напряжении зависит от режима измерения и от пробивного напряжения повреждённого участка.
В случае измерения расстояния на высоком напряжении в режимах «заплывающего пробоя», холостого хода, короткого замыкания погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км. Точность измерений очень сильно зависит от точности, установленного в приборе коэффициента укорочения КУ (скорость распространения волны напряжения в кабеле. Для силовых кабелей этот параметр не нормируется. Кроме того, нередки случаи, когда часть кабельной линии проложена другим типом кабеля, имеющего иной коэффициент укорочения).
Рефлектометр допускает непрерывную работу в течение ~8 часов.
Срок службы рефлектометра не менее 5 лет.
Комплектация
|
Наименование и тип составной части |
Габаритные размеры, мм |
Масса, кг |
Кол., шт. |
|
1. Рефлектометр высоковольтный “ИСКРА-4” |
280х240х125 |
3 |
1 |
|
2. Датчик импульсного напряжения ДИН-1 |
290х180х50 |
0,7 |
1 или 2 по требованию заказчика* |
|
3. Датчик импульсного тока ДИТ-1 |
110х65х45 |
0,2 |
1 |
|
4. Кабель соединительный низковольтный |
Длина 1,5 м |
1 |
|
|
5. Кабель соединительный коаксиальный |
Длина 0,4 м |
1 |
|
|
6. Рефлектометр высоковольтный осциллографический “ИСКРА-4”. Руководство по эксплуатации. И-4/00.00.00.00РЭ |
1 |
||
|
7. Комплект кабелей и разъемов |
1 |
||
|
8. Сумматор |
60х80х20 |
0,1 |
1 |
Также у нас можно заказать поисковое и испытательное оборудование.
